Vision Pro全球首拆第二弹!54倍像素塞进iPhone 15 Pro,分辨率效果惊人

新智元
Vision Pro镜头模组拆解细节来了,3386PPI可以说是「地表最强屏幕」之一,相当于将54个像素塞到了iPhone 15的一个像素里,但是显示效果依然比不上手机和4K电视。

在iFixit团队全球首拆Vision Pro几天之后,他们又对Vision Pro最核心的部件——显示模块进行了进一步的拆解。

而Vision Pro之所以比之前的任何一款VR头显都要惊艳,最重要的原因就是这块效果令人惊叹的屏幕。

相比于最新的iPhone 15 Pro Max的屏幕,Vision Pro将54个像素塞到了iPhone 15 Pro Max的一个像素里!

苹果到底是如何做到的,我们就直接拆一台来看看。

世界最强显示模块

在拆机之前,首先我们要先了解两个和成像相关的概念:PPI(每英寸像素)和PPD(每度像素)。

首先,让我们来谈谈两个重要的测量指标。PPI很好理解--在屏幕的给定区域内挤入的像素数量。这是一种基于设备物理特性的绝对值。

而每度像素数(PPD)就会要考虑眼睛与屏幕的距离。你的眼睛离屏幕越近,就越容易分辨出单个像素,这就是为什么手机屏幕需要比电视更高的分辨率。

也是为什么电影院里的电影效果看起来很好,但是只有2K的分辨率。

就是因为如果屏幕距离眼睛越近,获得同样成像效果需要的像素密度就越高。

在理解了这两个概念之后,我们再来看看Vision Pro的显示模块构成。

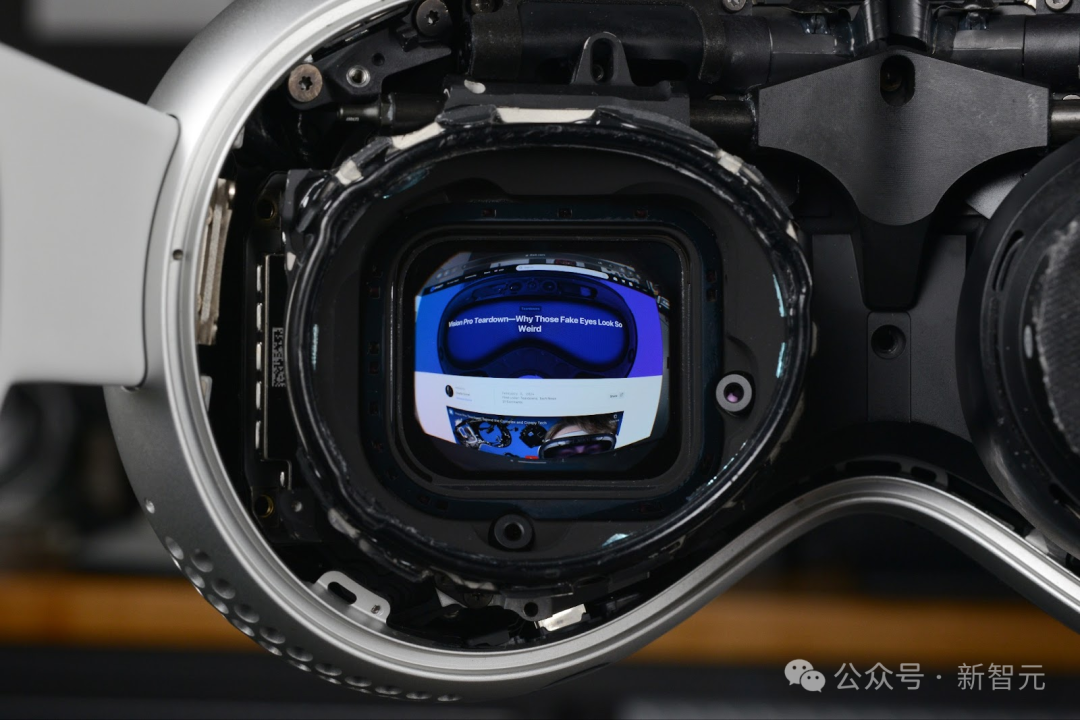

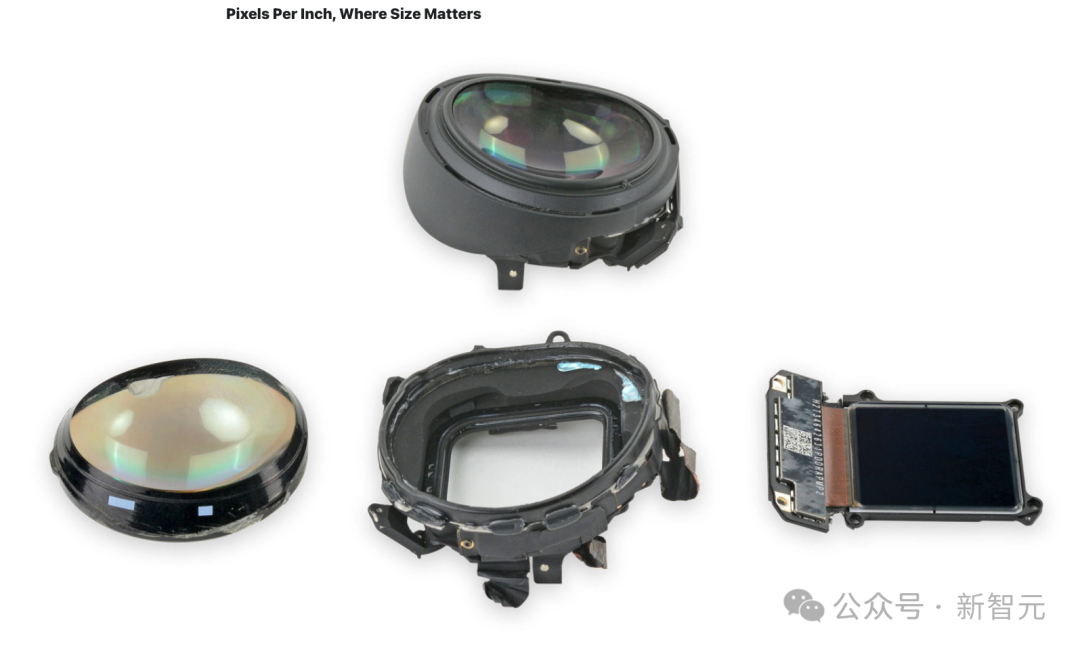

每个镜头组件都有一个Pancake镜头阵列、一个内嵌眼球跟踪摄像头的外壳和一个显示面板。

显示面板很可能是向索尼定制的microOLED显示屏。

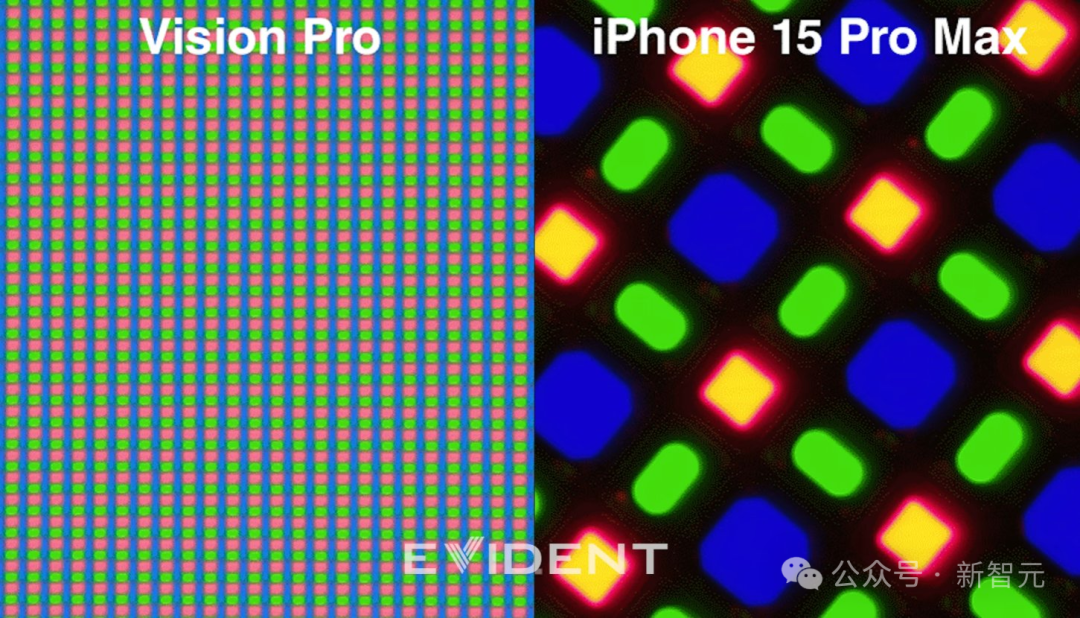

通过显微镜近距离的观察,显示屏上每个像素点是方形的。根据iFixit的测量,屏幕区域的像素值为3660x3200px。这相当于每平方英寸230万个像素!

根据这个数据算出的PPI达到了3386!

这相当于iPad Pro屏幕PPI的12.8倍。与其他VR头像相比,相当于HTC Vive Pro(950 PPI)的3.5倍多,相当于Meta Quest 3(1218 PPI)的2.7倍。

考虑PPD之后,VR还有很长的路要走

但是仅仅像素密度高并不能保证视觉效果好。

65英寸4K电视机的PPI只有68。但4K电影看上去效果依然很好。

因为用户看电视的时候坐在离电视机很远的地方,有效地将所有像素缩小到一个很小的区域。

用户坐得越远,PPI就越高。

正因为如此,VR工程师们喜欢用一个稍微高级一点的指标来衡量显示效果的 「好坏」:角度分辨率。

这是每度视角下的水平像素数,可以用这个参数来比较不同分辨率、不同观看距离的显示屏的参数。

根据100° FOV(视场角)的粗略测量,Vision Pro的平均PPD为34。

相比之下,在6.5英尺外观看65英寸4K电视的平均PPD为95,而在1英尺外观看iPhone 15 Pro Max的平均PPD为94。

尽管iPhone和65英寸4K电视的像素密度和物理尺寸大不相同,但由于观看方式的不同,它们的PPD值也相差无几。

总结起来就是,Vision Pro拥有超高分辨率(PPI)的显示屏,但由于离眼睛太近,它的角度分辨率很低。

如果用户在Vision Pro中使用虚拟Mac显示屏来工作的话,因为PPD太低,用户还是会更喜欢用真实的的4K显示器来完成精细工作。

话说回来,Vision Pro确实比Apple Studio Display便携得多。

镜头

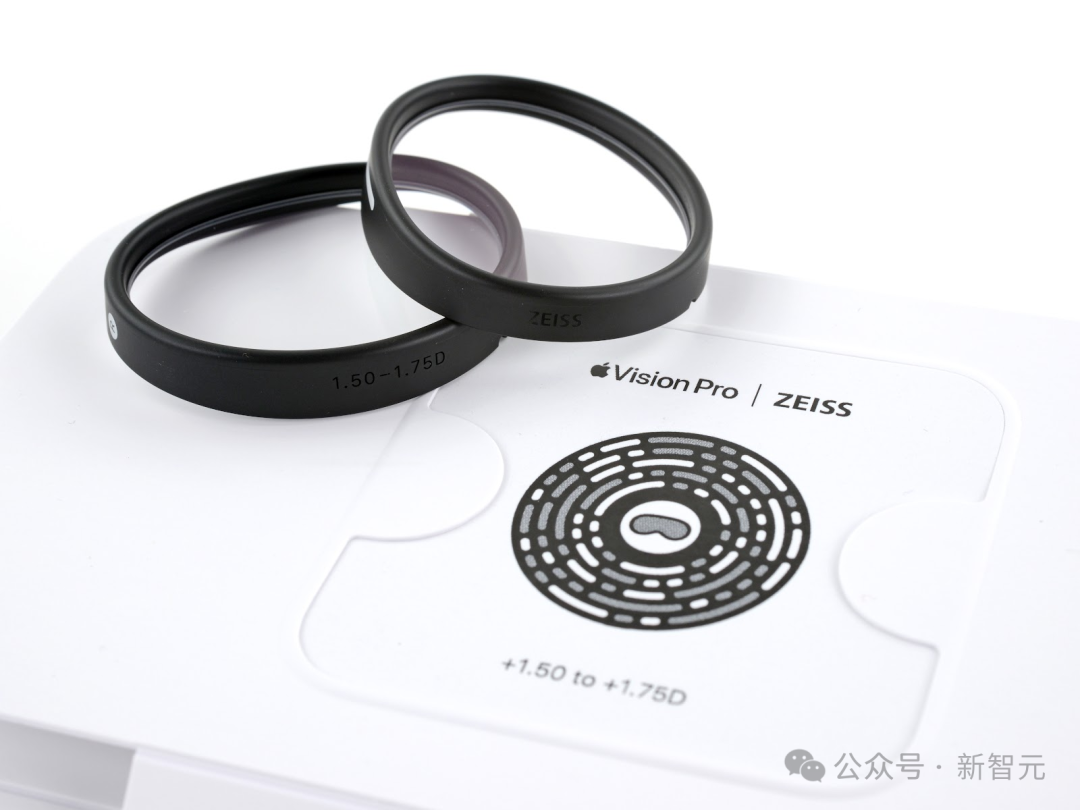

在VR头显下佩戴眼镜并不理想--苹果的解决方案是在VR头显内部添加镜片,Vision Pro的镜片由著名的德国镜头厂家蔡司制造,并通过磁力吸附在Vision Pro之上。

每个镜片都有一个配对码,不过这与我们通常使用的部件配对不太一样。这些配对码不会将一个部件绑定在一个设备上。

如果用户想从自己的Vision Pro上取下镜片插入朋友的设备,是完全没问题的。

用户只需输入相同的代码,将它们与新头显配对即可。

Vision Pro进行相应的校准之后,镜片就可以使用了。

电池模组,又贵又小,但是很安全

按照苹果公司的逻辑,复杂的设备需要同样复杂的电池解决方案。售价200刀,电量一般,价格很贵,但是很安全。

它看起来就像一部笨重的第一代iPhone,外壳由一整块铝合金一体成型,盖子通过坚固的卡扣固定,几乎没有任何接缝可撬动。

iFixit需要用锤子和凿子才能将其打开!盒盖上还涂有粘合剂,目的是让你明白:这个壳子完全不想让你打开它。

至于电池单元本身,苹果使用了三个iPhone电池大小的电池组,相互堆叠,串联连接。

拿出iPhone 15 Plus的电池进行比较,发现它的面积略小,厚度略厚。

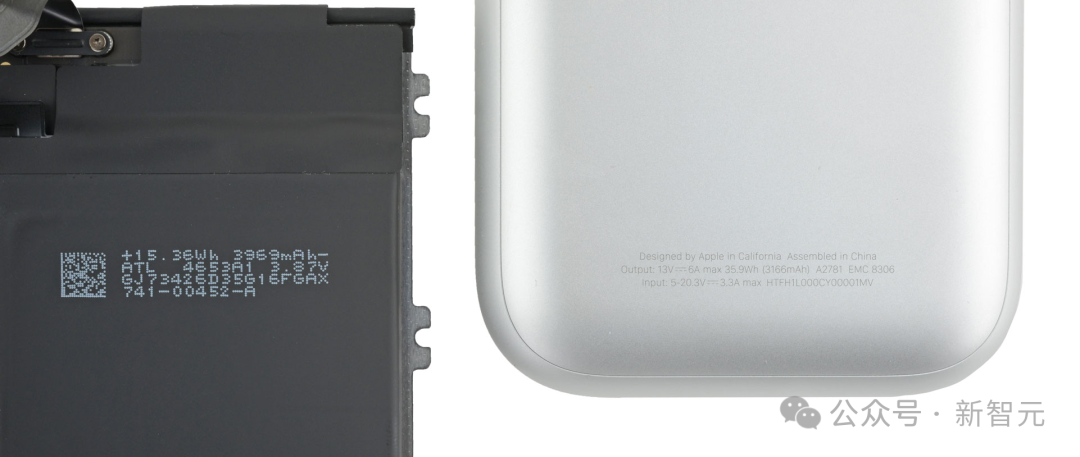

Vision Pro 电池组的单个电池容量为15.36Wh,总容量为46.08Wh。

这与电池组(华丽的)铝制外壳上刻印的35.9Wh 额定值不太相符。

乍看之下,苹果的标称容量比额定值少了20%。

苹果公司对电池寿命问题一直都被用户诟病。

因此他们有可能是为了延长电池寿命而故意少充电量--这与他们刚刚发布的 iPhone 15 Pro 80%充电限制是一个道理。

苹果公司对这款电池的用户体验非常重视,它内置了温度传感器和加速传感器(因此当用户举起电池时,它会显示充电LED指示灯)。

因为如果用户要把电池放在口袋里超过两个小时,它真的不太应该太热。

电池组输出的是13伏电压,这也是为什么使用这个定制 「大号Lightning 」数据线的原因之一——这样用户就不会不小心把其他设备插进去而烧坏它们。

总而言之,苹果花了很多心思在设计对待佩戴电池所带来的风险,而不是试图尽可能多地装入电量。

这也很好地说明了为什么可轻松更换地电池是个好主意——如果用户能带上一块备用电池,就算是200美元的备用电池,就不用担心一块电池的容量不够大了。

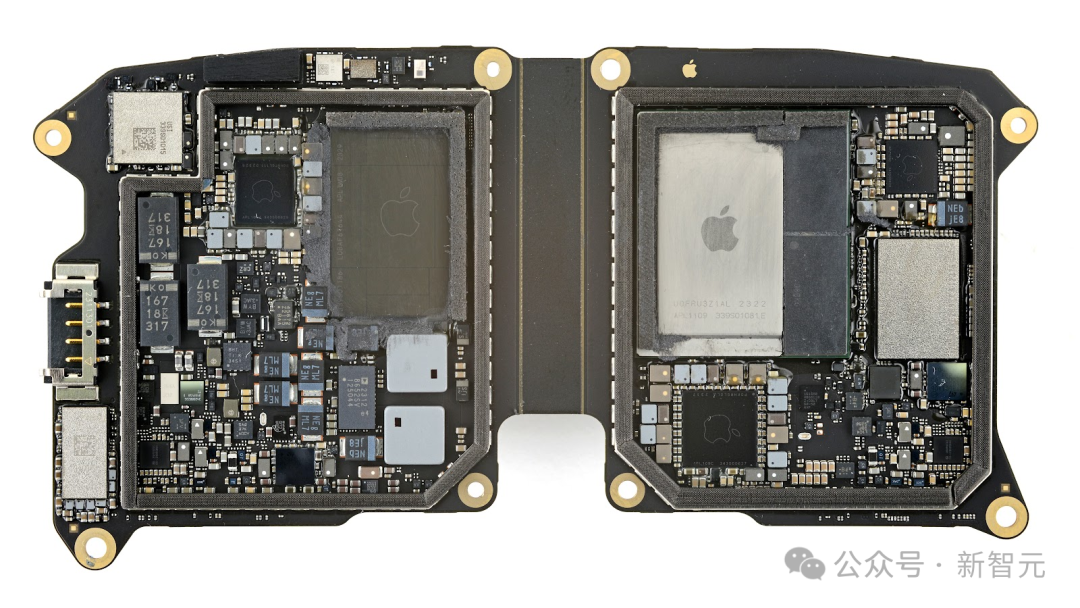

M2芯片和新的R1芯片

https://zh.ifixit.com/News/90409/vision-pro-teardown-part-2-whats-the-display-resolution
